Avertissement vitrages superposés

[elisanoire]

Bonjour à tous,

Je souhaite faire un calcul RE2020 et STD sur un bâtiment très très vitré (attention âmes sensibles, on est loin du bioclimatisme).
Celui-ci est si vitré que j'ai du mal à loger les menuiseries sur la façade sans avoir d'avertissements.

Aussi je me demande quelle est la modélisation qui donne lieu au moins d'erreurs de calcul possible, que ce soit en RE et en STD :
disposer les menuiseries au plus près les unes des autres, quitte à ce qu'une menuiserie dépasse sur une cloison et donc qu'un avertissement soit émis

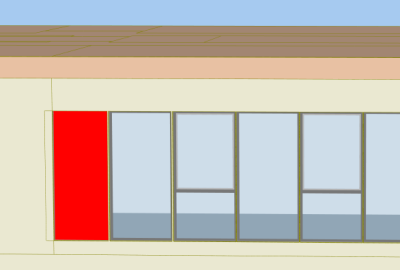

Capture 1 - disposition avec avertissement

OU superposer légèrement les cadres des menuiseries afin de toutes les loger sur la façade mais sans avoir d'avertissement (capture 2)

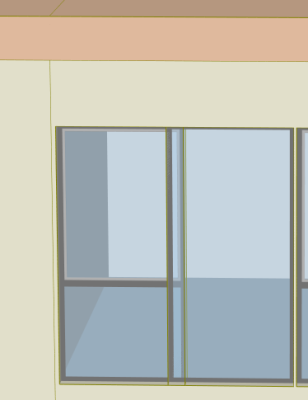

Capture 2 - cadres légèrement superposés

Quelqu'un a déjà eu ce cas svp ? Quel est l'impact sur le calcul des déperditions, sur les surfaces vitrées et sur la gestion des ouvertures des fenêtres ?
Si vous avez une 3ème solution à laquelle je n'ai pas pensé, n'hésitez pas...

Merci d'avance et bon week-end
Elisa

[vsial]

Bonjour

Quand vous travaillez menuiserie par menuiserie, en les plaçant ensuite sur la façade, cela va créer des masques proches et des ponts thermiques entre les menuiseries.

Moi ce que je fais maintenant c'est de dessiner la totalité de la menuiserie (dans la zone géométrie) et d'adapter le pourcentage d'ouverture en fonction de ce qu'il y a.

[Eliott WAGNER - IF]

Bonjour,

Dernière méthode possible : récupérer toutes les données (Uw, Tlw et Sw avec et sans protection solaire) puis dessiner la menuiserie avec l'option "Entièrement vitré".

Cette méthode à l'avantage de ne pas générer d'erreurs et de permettre un gain de temps conséquent sur la saisie.

Cordialement,

[OTEIS - THIBAUT]

Entièrement vitré rempli l'intégralité de la façade, si vous avez une fenêtre avec allège et/ou linteau ça marche pas.

[Eliott WAGNER - IF]

En effet j'ai oublier de préciser ce point

[elisanoire]

Bonjour, merci pour vos conseils !

Effectivement ayant des allèges opaques je ne peux pas utiliser la méthode entièrement vitrée.

Pour éviter de refaire une saisie de menuiseries par étage par local (cloisonnement important), je vais garder l'option de modélisation individuelle des menuiseries mais en supprimant les ponts thermiques indésirables et en les positionnant au nu extérieur + masques horizontaux pour représenter mes débords hauts et bas. Je verrais bien l'impact de la superposition de certains cadres en lançant les calculs...

D'ailleurs je viens de remarquer que la position nu intérieur/extérieur des menuiseries ne changeait pas le volume considéré en RE2020 ni en STD, donc pas d'erreur dans le volume à chauffer ou refroidir !
