CTA Double Flux avec batterie chaude

[Juventini922]

Bonjour,

Je souhaite comprendre comment simuler une CTA double flux avec une batterie chaude reliée à une chaudière.

D’après le tutoriel, il faut créer un émetteur aéraulique connecté à la chaudière.

Dans ce contexte :

- Faut-il ajouter des bouches de soufflage et de reprise dans les pièces, puis les relier à la CTA ?
- Faut-il activer la batterie de préchauffage et définir une température de consigne ?
- Enfin, pourquoi parle-t-on de “préchauffage/chauffage” alors que cela semble correspondre uniquement à du préchauffage ?

Merci d’avance pour vos éclaircissements.

[Régis]

Ce sujet est traité ici dans la FAQ STD Comfie du manuel du logiciel : question 1.9

Vous y trouverez ceci :
Comment simuler le chauffage ou la climatisation par réseau aéraulique (DF ou CTA) ?

Faut-il ajouter des bouches de soufflage et de reprise dans les pièces, puis les relier à la CTA ?

Oui, puisqu'il vous faut à priori utiliser la saisie détaillée avec calcul aéraulique.

Faut-il activer la batterie de préchauffage et définir une température de consigne ?

Oui, si il y a du préchauffage.

pourquoi parle-t-on de “préchauffage/chauffage” alors que cela semble correspondre uniquement à du préchauffage ?

Si vous posez cette question, c'est, je suppose, parce que vous avez sélectionné une CTA dav.
Le fait est qu'une CTA dav à un certaine fonctionnement en RT2012 et RTex et un autre fonctionnement en RE2020.
Ce sujet est traité ici.

Attention : la CTA dav ne fonctionne pas en STD/SED.
Il vous faut donc utiliser une CTA dac ou une VMC double flux.

[Juventini922]

Merci de votre retour.

J’ai bien consulté la FAQ, mais pourriez-vous me confirmer que la méthode utilisée est bien la bonne pour simuler une batterie chaude ?

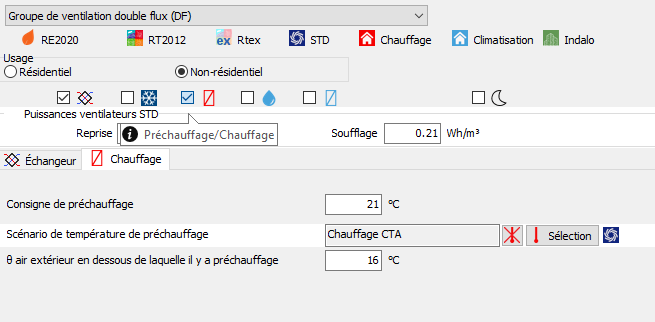

Par ailleurs, d’après ma capture d’écran, j’ai sélectionné une ventilation double flux ey donc Je trouve que cette appellation peut prêter à confusion...

[Régis]

Avec cette saisie :

vous aurez du préchauffage puisqu'on parle bien de "consigne de préchauffage" que vous avez fixé à 21°C.
Pour faire du chauffage, il faut ajouter un émetteur de type diffuseur d'air par réseau aéraulique. Celui-ci permettra de maintenir la consigne de la zone en complément du préchauffage.

[Juventini922]

Merci pour ces explications. Une dernière question : lorsque nous avons une CTA double flux avec une batterie électrique chaude, suffit-il de considérer uniquement la puissance en kW de cette batterie électrique ?"

[Régis]

Pour prendre en compte cette batterie chaude alimentée par une résistance électrique, oui, il suffit de renseigner sa puissance (en plus du paramétrage fait dans l'onglet préchauffage/chauffage).
