création d'un brise soleil en courbe

[jojo]

Bonjour,

avez vous des suggestions pour creer au mieux ce brise soleil arrondi?

merci par avance,

[Régis]

Bonjour,

Le logiciel ne permet pas de modéliser directement un brise soleil arrondie.
De plus, un brise soleil s'affecte à une menuiserie.
Vous pouvez cependant fonctionner par segments et générer l'arrondis en escalier (en faisant varier la distance depuis le mur du brise soleil).

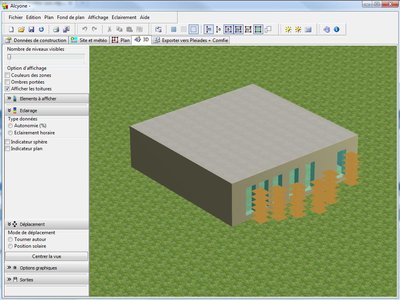

Les brises soleils seront alors à affecter sur les menuiseries de la parois comme ci-dessous :

L'autre solution consiste à évaluer le pourcentage d'ombre que génère ces brises soleil sur les parois et à affecter un scénario d'occultation correspondant.

Cordialement.

[jojo]

Merci beaucoup,
et au niveau des trumeaux je fais comment? car ma paroi est en partie vitré.

merci,

[Régis]

Dans la 1er solution proposée, les apports solaires de la partie opaque de la paroi (trumeaux) seront négligés.
Dans la 2eme solution proposée (avec affectation de scénarios d'occultation), l'influence sur la partie opaque de la paroi (trumeaux) sera prise en compte dans la mesure ou lors de la création du scénario d'occultation , la case "Appliquer également à la partie opaque de la paroi" à été cochée.

Cordialement
